Double biquad

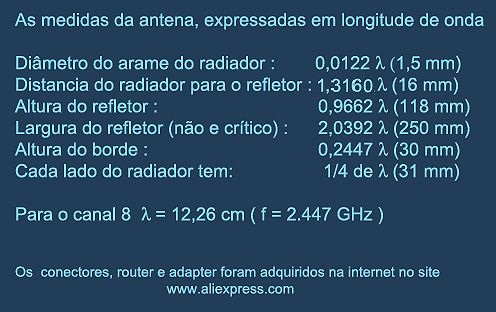

Esta Antena de 14 dBi foi construída a partir das medidas calculadas no site de Leon Kos (Slovenija/Ljubljana) não mais assesible.
Tem diversos sites, um deles é :

O resultado obtido foi excelente.
Num teste de um link com uma distancia de 5 Km, entre as antenas, não teve perdida de velocidade
(comparado com uma medida feita ao lado da antena transmissora).
O esforço para construir uma doble biquad contra uma biquad simples e similar, vale bem o ganho de 3 dBi.
(3 dBi equivale a dobrar a sensibilidade)







O link tinha por objetivo de captar a sinal 3G de celular com um router e
retransmitir para um lugar que tinha uma cobertura ruim e no máximo obtinha
uma conexão 2G. Para melhorar a comunicação era necessário posicionar o
modem de banda larga móvel no alto. Com um extensor ativo de USB eleva-
mos o modem a 5 m de altura, suficiente para obter um nível adequado de sinal.
Mais aleatoriamente o modem perdia a conexão com a operadora sendo neces-
sário desligar ó para que possa estabelecer de novo a conexão com o provedor.
Isto fazia necessário ligar para uma pessoa do lugar onde estava instalado o
router e pedir "desliga conta ate 10 e liga de novo" já que o boot do router
não desligava o modem.
Com um microprocessador ATmega328P e um "Ethernet Shield" construí um atu-
ador para poder ligar/desligar o fornecimento de energia para o modem. Assim
o comando http:/ip-do-atuador/usb.on ou ..usb.off liga ou desliga o modem.

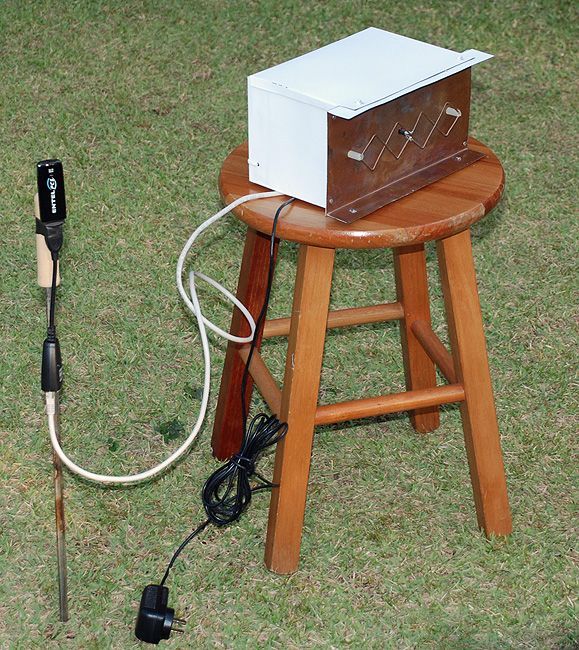

O Router 3G com a antena



O ativador remoto de USB



O circuito
